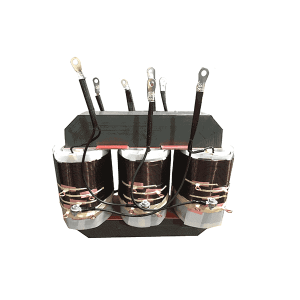

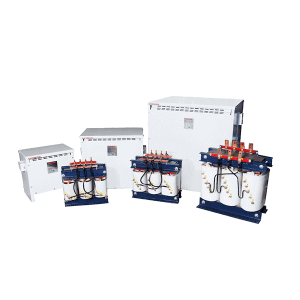

General
- En Cobre y Aluminio
- De 500VA a 150KVA
- Voltajes de línea:
- Primario 440 – 480V
- Secundario 220/127V
- Conexión delta-estrella (Δ-Y)
- Con o sin gabinete N1 y N3R
- Capacidades, voltajes y aislamientos especiales bajo cotización.
Aplicaciones
- Industria
- Hospitales
- Escuelas
- Edificios
- Comercio

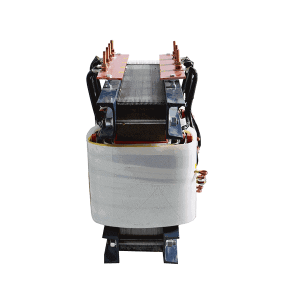

Características constructivas
- Núcleo de laminación de acero al silicio grano orientado de alta permeabilidad magnética.
- Bobinas fabricadas en cobre o aluminio
- Cu-Cu: alambre magneto de cobre con doble capa de barniz para una operación eficiente y de alta calidad
- Al-Al: Alambre magneto de aluminio doble esmalte 220°
- Aislamiento clase B 55°C o Clase H 220°C
- Auto enfriado “AA” 60 Hz.
- 10 TAP´s o derivaciones.
- Cuatro derivaciones al 2.5%, dos arriba y dos abajo del voltaje nominal.
- Conexión delta-estrella Δ-Y
- Terminales de cobre
- Gabinete (opcional) Nema 1 y Nema 3R, con diseño compacto, construidos en lámina de acero, con pintura de polvo electrostática color arena.
TRANSFORMADOR | GABINETE | |||||||||
TRANSFORMADOR | CAPACIDAD | FRENTE | ALTO | FONDO | PESO Kg APROX. TRANSF. | PESO Kg APROX TOTAL | PESO Kg APROX. GABINETE | FRENTE | ALTO | FONDO |
TRIFASICO CU-CU | 1 KVA | 250 | 250 | 180 | 20.70 | 30.00 | 9.30 | 320 | 330 | 260 |
TRIFASICO CU-CU | 2 KVA | 270 | 270 | 190 | 25.00 | 36.35 | 11.35 | 350 | 400 | 300 |
TRIFASICO CU-CU | 3 KVA | 310 | 290 | 200 | 39.00 | 50.35 | 11.35 | 350 | 400 | 300 |
TRIFASICO CU-CU | 5 KVA | 360 | 300 | 200 | 52.00 | 68.30 | 16.30 | 460 | 450 | 310 |
TRIFASICO CU-CU | 7.5 KVA | 380 | 360 | 260 | 64.00 | 82.80 | 18.80 | 460 | 480 | 350 |
TRIFASICO CU-CU | 10 KVA | 380 | 360 | 260 | 69.50 | 88.30 | 18.80 | 460 | 480 | 350 |
TRIFASICO CU-CU | 15 KVA | 460 | 430 | 240 | 100.00 | 125.00 | 25.00 | 580 | 580 | 350 |
TRIFASICO CU-CU | 20 KVA | 470 | 450 | 270 | 117.00 | 142.00 | 25.00 | 580 | 580 | 350 |
TRIFASICO CU-CU | 25 KVA | 470 | 490 | 260 | 131.00 | 159.80 | 28.80 | 610 | 640 | 400 |
TRIFASICO CU-CU | 30 KVA | 470 | 490 | 310 | 143.00 | 171.80 | 28.80 | 610 | 640 | 400 |
TRIFASICO CU-CU | 45 KVA | 470 | 530 | 330 | 185.00 | 216.40 | 31.40 | 650 | 670 | 400 |
TRIFASICO CU-CU | 50 KVA | 490 | 550 | 330 | 236.00 | 280.15 | 44.15 | 650 | 670 | 400 |
TRIFASICO CU-CU | 60 KVA | 540 | 560 | 330 | 260.00 | 304.15 | 44.15 | 680 | 860 | 500 |
TRIFASICO CU-CU | 75 KVA | 560 | 580 | 400 | 281.00 | 325.15 | 44.15 | 680 | 860 | 500 |
TRIFASICO CU-CU | 112.5 KVA | 640 | 650 | 300 | 368.00 | 444.00 | 76.00 | 880 | 900 | 600 |
TRIFASICO CU-CU | 150 KVA | 680 | 700 | 350 | 451.00 | 537.00 | 86.00 | 980 | 1000 | 700 |
TRIFASICO AL-AL | 5 KVA | 360 | 300 | 260 | 47.50 | 63.80 | 16.30 | 460 | 450 | 310 |
TRIFASICO AL-AL | 7.5 KVA | 380 | 360 | 270 | 65.00 | 83.80 | 18.80 | 460 | 480 | 350 |
TRIFASICO AL-AL | 10 KVA | 390 | 360 | 270 | 71.00 | 89.80 | 18.80 | 460 | 480 | 350 |
TRIFASICO AL-AL | 15 KVA | 470 | 430 | 250 | 90.00 | 115.00 | 25.00 | 580 | 580 | 350 |
TRIFASICO AL-AL | 20 KVA | 470 | 430 | 250 | 96.00 | 121.00 | 25.00 | 580 | 580 | 350 |
TRIFASICO AL-AL | 25 KVA | 460 | 480 | 290 | 113.00 | 141.80 | 28.80 | 610 | 640 | 400 |
TRIFASICO AL-AL | 30 KVA | 470 | 490 | 270 | 119.00 | 147.80 | 28.80 | 610 | 640 | 400 |
TRIFASICO AL-AL | 45 KVA | 520 | 550 | 300 | 157.00 | 188.40 | 31.40 | 650 | 670 | 400 |
TRIFASICO AL-AL | 50 KVA | 480 | 530 | 340 | 168.00 | 212.15 | 44.15 | 680 | 860 | 500 |
TRIFASICO AL-AL | 60 KVA | 520 | 600 | 360 | 200.00 | 244.15 | 44.15 | 680 | 860 | 500 |
TRIFASICO AL-AL | 75 KVA | 520 | 600 | 400 | 228.00 | 272.15 | 44.15 | 680 | 860 | 500 |
TRIFASICO AL-AL | 112.5. KVA | 640 | 670 | 350 | 318.00 | 394.00 | 76.00 | 880 | 900 | 600 |
TRIFASICO AL-AL | 150 KVA | 680 | 700 | 400 | 356.00 | 442.00 | 86.00 | 980 | 1000 | 700 |
* Dimensiones (mm) y peso (kg) aproximados y sujetos a cambio sin previo aviso. |
